滲透探傷五點試塊的使用介紹 滲透探傷Penetrant Testing，是五大無損檢測方法之一，其利用毛細現象檢查材料表面缺陷的一種無損檢驗方法，廣泛應用于黑色和有色金屬鍛件、鑄件、焊接件、機加工件以及陶瓷、玻璃、塑料等表面缺陷的檢查。它能檢查出裂紋、冷隔、夾雜、疏松、折疊、氣孔等缺陷;是靈敏度最高的檢測方法(可檢測微米級的缺陷)。

　　憑借靈敏度高、適用性強、工藝簡單等優點，滲透檢測在汽車、軌道交通、航空航天飛行器、能源、軍工、機械等領域廣泛應用。由于各行業產品的外形規格、檢測量、靈敏度要求、生產工藝具有很大的差異，這也造就了滲透探傷設備的多樣性和專業性。同時不同的工件與行業，采用的滲透檢測工藝也大相徑庭。為了驗證滲透工藝的有效性，五點試塊被廣泛應用于滲透探傷過程的工藝驗證。

　　宇時先鋒檢測儀器專業銷售滲透探傷五點試塊及熒光滲透劑、著色探傷滲透劑、顯像劑、清洗劑、熒光探傷燈、黑光燈、熒光磁粉、磁粉探傷儀等無損檢測設備。為客戶提供優質的服務。

　　一、五點試塊簡介：

　　按照Pratt&Whitney標準，五點試塊采用不銹鋼材料制造，厚度為0.09英寸，長寬為4*6英寸。試塊正面一部分為拋光面，一部分為磨砂面，拋光面上有五個從大到小依次排列的缺陷。鑒于此，該試塊被俗稱為五點試塊。五個缺陷的尺寸依次為：1/4英寸、5/32英寸、3/32英寸、1/16英寸、1/32英寸，其比例為：8:5:3:2:1。

　　磨砂面用于測試滲透液的可去除性，即清洗的難易程度。拋光面的五個按尺寸大小依次排列的缺陷用于驗證滲透工藝的有效性及耗材的靈敏度。

　　二、五點試塊的功能：

　　(1) 驗證滲透液的靈敏度。

　　(2) 驗證系統的功能正常與否。

　　(3) 驗證滲透檢測工藝的有效性。

　　(4) 對比兩種滲透液的差別。

　　(5) 對比新舊滲透液的差別。

　　按標準規定，在換班時需采用五點試塊驗證系統的綜合性能。當試塊的缺陷與之前驗證結果出現差異時，可能出現以下幾種情況。

　　(1) 滲透液構成發生問題，一般是出現污染。

　　(2) 乳化劑構成發生問題，一般是出現污染。

　　(3) 親水性乳化劑：太少或太多。

　　(4) 顯像劑的濃度發生了變化。

　　(5) 滲透劑的滲透時間或方式發生了變化。

　　(6) 乳化時間和顯像時間發生了變化。

　　(7) 清洗水壓、水溫等發生了變化。

　　(8) 烘干時間、溫度、壓力等發生了變化。

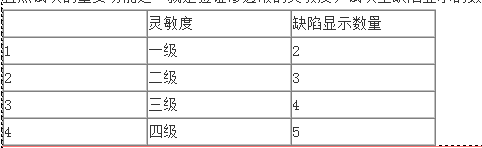

　　五點試塊的重要功能之一就是驗證滲透液的靈敏度，試塊上缺陷顯示的數量和滲透液的靈敏度有對應關系，詳見下表：

　　總結：

　　由于滲透試塊是驗證系統性能的標準參考物，用來測試和標定耗材及設備的綜合性能，因此選擇一塊符合標準的試塊是滲透探傷最基礎、最重要的工作之一。
